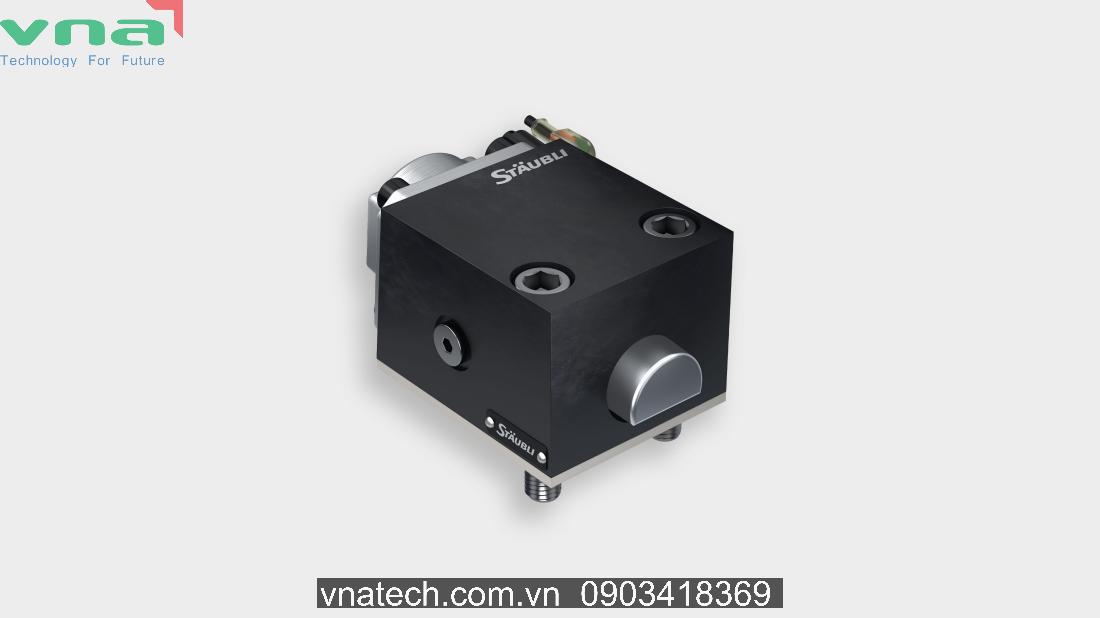

Bộ kẹp khuôn thủy lực

Bộ kẹp khuôn thủy lực là giải pháp không thể thiếu cho các xưởng ép nhựa và ép kim loại Trong bối cảnh sản xuất cạnh tranh khốc liệt. Đây không chỉ là thiết bị hỗ trợ mà còn là chiến lược đầu tư thông minh để tiết kiệm chi phí, tăng tốc độ sản xuất và nâng cao chất lượng.

Bộ kẹp khuôn thủy lực là gì?

Bộ kẹp khuôn thủy lực (Hydraulic Mold Clamping System) là thiết bị sử dụng áp lực dầu thủy lực để cố định khuôn trên máy ép nhựa hoặc máy ép kim loại. Thay vì vặn vít thủ công mất nhiều thời gian, bộ kẹp này giúp kẹp – tháo khuôn nhanh chóng, an toàn và chính xác chỉ bằng một nút bấm.

Nói một cách dễ hiểu: nếu bạn từng mất 30 phút – 1 giờ chỉ để thay khuôn bằng phương pháp thủ công, thì với bộ kẹp khuôn thủy lực, thời gian này chỉ còn 3 – 5 phút.

Vì sao doanh nghiệp nên dùng bộ kẹp khuôn thủy lực?

Trong sản xuất hiện đại, tốc độ và độ chính xác quyết định chi phí – lợi nhuận. Việc đầu tư bộ kẹp khuôn thủy lực mang lại nhiều lợi ích:

• ⏱Tiết kiệm thời gian thay khuôn – giảm từ hàng chục phút xuống vài phút.
•  Giảm chi phí nhân công – không cần nhiều người thao tác vặn – siết thủ công.
• Kẹp chắc chắn – an toàn – áp lực thủy lực đồng đều, hạn chế sai lệch.
• Tăng năng suất – máy hoạt động liên tục, hạn chế dừng chờ thay khuôn.
• Bảo vệ khuôn & máy – tránh tình trạng vặn quá chặt hay lỏng gây hỏng thiết bị.

Nói cách khác, bộ kẹp khuôn thủy lực không chỉ là một phụ kiện, mà là giải pháp giúp doanh nghiệp tăng tốc độ sản xuất, giảm chi phí và nâng cao cạnh tranh.

Cấu tạo & nguyên lý hoạt động của bộ kẹp khuôn thủy lực

Cấu tạo cơ bản

Một bộ kẹp khuôn thủy lực thường gồm các thành phần:

• Xi lanh thủy lực (Hydraulic Cylinder): tạo lực kẹp nhờ áp suất dầu.

• Bộ nguồn thủy lực (Hydraulic Power Unit – HPU): bơm dầu, cung cấp áp suất.

• Van điều khiển: điều chỉnh hướng, tốc độ và áp suất dầu.

• Cảm biến & hệ thống điều khiển: giám sát trạng thái kẹp.

• Thanh trượt & bệ gá: giúp lắp đặt linh hoạt cho nhiều loại khuôn.

Nguyên lý hoạt động

• Khi bấm nút kẹp, dầu thủy lực được bơm vào xi lanh → piston đẩy tạo lực ép → giữ chặt khuôn.

• Khi bấm nút nhả, dầu được rút ra → piston thu lại → khuôn được tháo ra dễ dàng.

⚙ Nhờ nguyên lý này, quá trình thay khuôn diễn ra nhanh – gọn – chính xác mà không phụ thuộc vào sức người.

Các loại bộ kẹp khuôn thủy lực

Hiện nay, bộ kẹp khuôn thủy lực (Hydraulic Mold Clamping System) được thiết kế đa dạng để phù hợp với từng loại máy ép (máy ép nhựa, ép kim loại, dập khuôn…). Có thể phân loại như sau:

Bộ kẹp khuôn thủy lực cố định (Fixed Hydraulic Clamp)

Thích hợp cho xưởng sản xuất ổn định, ít thay khuôn.

Đặc điểm:

• Gắn cố định tại một vị trí trên bàn máy.
• Hoạt động nhờ xi lanh thủy lực ép chặt khuôn.
• Ít di chuyển, phù hợp cho sản xuất lâu dài với một loại khuôn nhất định.

Ưu điểm:

• Cấu tạo đơn giản, độ bền cao.
• Chi phí đầu tư thấp hơn các loại di động.
• An toàn, ít hỏng hóc.

Nhược điểm:

• Không linh hoạt, khó thay đổi vị trí.
• Thay khuôn nhanh hơn thủ công, nhưng không tối ưu cho sản xuất đa dạng khuôn.

Bộ kẹp khuôn thủy lực di động (Movable Hydraulic Clamp)

Lựa chọn tốt cho xưởng thay đổi khuôn thường xuyên nhưng vẫn cần tiết kiệm chi phí.

Đặc điểm:

• Có thể trượt trên thanh ray hoặc điều chỉnh vị trí lắp đặt.
• Dùng xi lanh thủy lực để kẹp chặt khuôn.

Ưu  điểm

• Linh hoạt, dễ điều chỉnh vị trí theo kích thước khuôn.
• Tiết kiệm thời gian hơn so với loại cố định.
• Phù hợp cho nhiều loại máy ép.

Nhược điểm:

• Giá thành cao hơn loại cố định.
• Cần bảo trì định kỳ do có bộ phận trượt.

Bộ kẹp khuôn thủy lực kiểu trượt nhanh (Sliding Clamp / Quick Clamp)

Đặc điểm:

• Có cơ cấu trượt dọc theo bệ gá.
• Dễ dàng đưa vào vị trí kẹp bằng tay → sau đó thủy lực sẽ siết chặt.

Ưu điểm:

• Rút ngắn thời gian chuẩn bị.
• Thao tác dễ dàng, giảm sức lao động.
• Được dùng nhiều trong ngành ép nhựa tốc độ cao.

Nhược điểm:

Đòi hỏi bảo dưỡng bề mặt trượt thường xuyên.

Bộ kẹp khuôn thủy lực tích hợp hệ thống thay khuôn nhanh (Quick Mold Change System – QMC)

Thích hợp cho doanh nghiệp sản xuất quy mô lớn, hướng tới tự động hóa & công nghệ 4.0.

Đặc điểm:

• Hệ thống tự động hóa hoàn toàn, chỉ cần bấm nút là khuôn sẽ được kẹp/nhả.
• Tích hợp cả bộ kẹp, bàn trượt, robot hỗ trợ thay khuôn.

Ưu điểm:

• Thay khuôn cực nhanh (chỉ vài phút).
• Độ an toàn cao nhờ cảm biến giám sát.
• Tự động hóa toàn bộ → giảm nhân công.
• Tối ưu cho sản xuất đa dạng sản phẩm, nhiều lần thay khuôn trong ngày.

Nhược điểm:

• Chi phí đầu tư lớn.
• Cần kỹ thuật viên vận hành & bảo trì chuyên nghiệp.

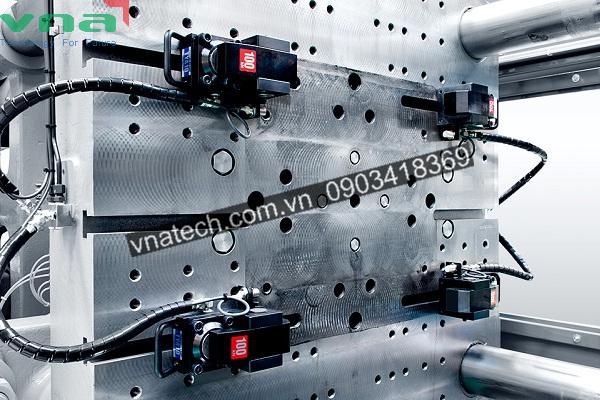

Bộ kẹp khuôn thủy lực cho máy ép nhựa

Phù hợp cho các xưởng sản xuất linh kiện nhựa, điện tử, ô tô, đồ gia dụng.

Đặc điểm riêng:

• Thiết kế nhỏ gọn, lực kẹp vừa phải (vì khuôn nhựa nhẹ hơn kim loại).
• Tích hợp hệ thống an toàn chống rò rỉ dầu.

Bộ kẹp khuôn thủy lực cho máy ép kim loại

Dùng trong ngành dập kim loại, sản xuất linh kiện cơ khí, kết cấu thép.

Đặc điểm riêng:

• Yêu cầu lực kẹp lớn, độ bền cao để chịu tải trọng khuôn kim loại nặng.
• Hệ thống thủy lực được gia cố chống rung lắc.

Bảng so sánh nhanh các loại bộ kẹp khuôn thủy lực
