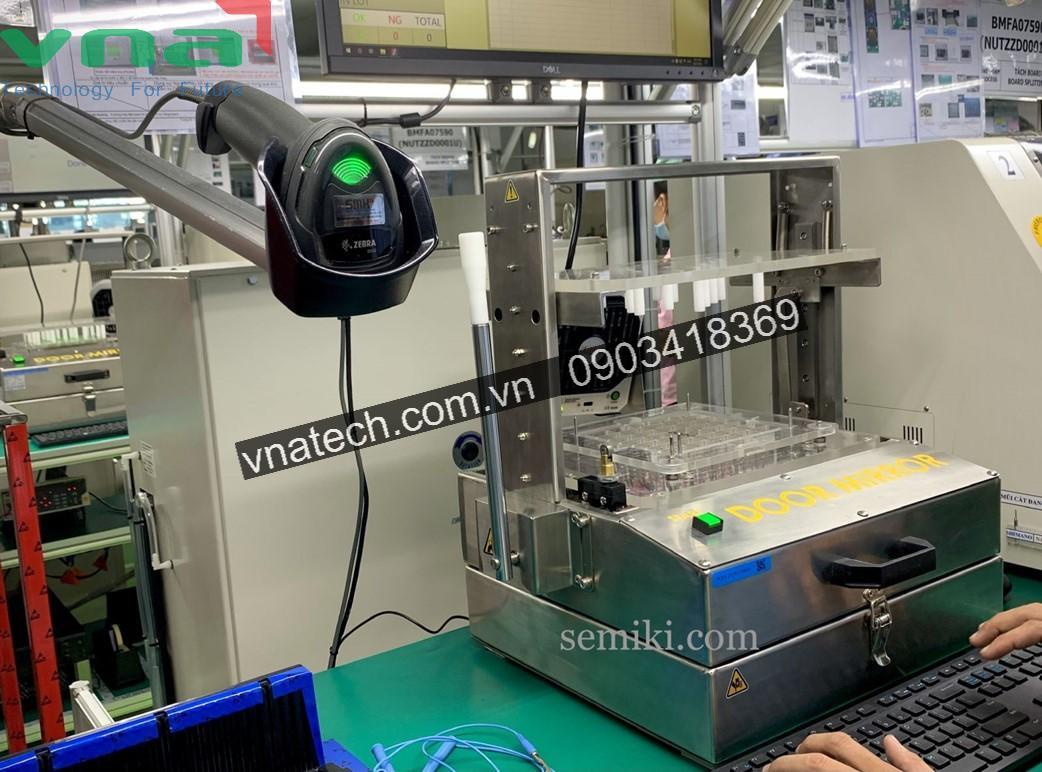

Máy kiểm tra chức năng mạch điện tử FCT

Hiểu đúng về máy kiểm tra chức năng mạch điện tử FCT

Trong ngành sản xuất điện tử (PCBA), việc kiểm tra chất lượng được chia làm nhiều giai đoạn. Chúng ta thường nghe đến SPI (kiểm tra kem hàn), AOI (kiểm tra quang học bằng camera) hay ICT (kiểm tra mạch nội vi). Tuy nhiên, các phương pháp trên đa phần chỉ dừng lại ở việc kiểm tra xem linh kiện có bị hàn lệch, phân cực ngược hay đứt mạch hay không.

FCT viết tắt của Functional Testing. Hiểu một cách đơn giản nhất, máy FCT sẽ mô phỏng lại môi trường hoạt động thực tế của bo mạch. Thiết bị này cấp nguồn, truyền tín hiệu đầu vào và đo đạc các phản hồi ở đầu ra.

Mục tiêu cốt lõi là giả lập xem bo mạch hoạt động có đúng thiết kế ban đầu hay không. Nếu một mạch điện cần đóng ngắt rơ-le khi đạt một điện áp nhất định, máy FCT sẽ tạo ra mức điện áp đó và kiểm tra xem rơ-le có thực sự đóng ngắt hay không. Điều này giúp phát hiện ra các lỗi ẩn mà mắt thường hoặc máy quét quang học chịu thua.

Chức năng và công dụng thực tế của thiết bị

Nhiệm vụ chính của hệ thống FCT là đưa bo mạch vào một bài kiểm tra “áp lực” giống hệt như khi nó nằm trong tay người tiêu dùng. Máy thực hiện đo đạc các thông số động như dòng điện tiêu thụ, tần số tín hiệu và khả năng truyền thông dữ liệu.

Bên cạnh đó, thiết bị còn hỗ trợ nạp chương trình (firmware) trực tiếp lên chip trong quá trình test. Điều này giúp tích hợp hai công đoạn làm một, tiết kiệm rất nhiều thời gian cho công nhân.

Nó cũng giúp kỹ sư phát hiện ra các lỗi tương thích giữa các linh kiện với nhau. Đôi khi linh kiện hoàn toàn tốt, đường mạch không đứt, nhưng khi kết hợp lại cấu hình phần mềm chạy bị xung đột. Máy FCT sẽ nhanh chóng chỉ ra điểm nghẽn này ở block chức năng nào.

Những lợi ích vượt trội mang lại cho doanh nghiệp

Ứng dụng FCT giúp các nhà máy giảm tỷ lệ hàng lỗi trả về (tỷ lệ RMA) xuống mức thấp nhất. Khách hàng nhận được sản phẩm là có thể an tâm sử dụng ngay. Điều này trực tiếp xây dựng uy tín vững chắc cho thương hiệu của bạn trên thị trường.

Tốc độ kiểm tra của máy tự động hoặc bán tự động nhanh hơn con người gấp nhiều lần. Một bo mạch phức tạp nếu kiểm tra thủ công bằng đồng hồ vạn năng có thể mất 5 đến 10 phút. Máy FCT chuyên dụng chỉ cần từ 5 đến 15 giây để hoàn thành hàng chục bài test liên tục.

Hệ thống phần mềm đi kèm luôn tự động ghi lại dữ liệu (log file) của từng sản phẩm thông qua mã vạch (Barcode/QR Code). Kỹ sư có thể dựa vào dữ liệu này để phân tích xem công đoạn nào trong dây chuyền đang gặp lỗi hệ thống, từ đó cải tiến quy trình sản xuất kịp thời.

Nguyên lý hoạt động của máy kiểm trachức năng mạch điện tử FCT

Quy trình vận hành của máy FCT dựa trên sự phối hợp nhịp nhàng giữa ba thành phần chính: phần cứng điều khiển, đồ gá (Fixture) và phần mềm kiểm tra.

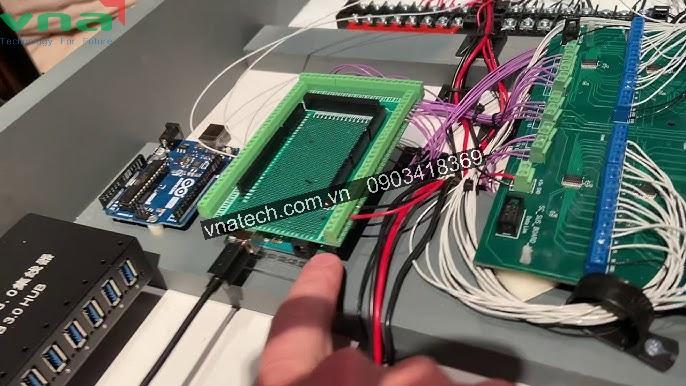

Đầu tiên, bo mạch cần kiểm tra (UUT – Unit Under Test) được đặt cố định lên đồ gá. Đồ gá này thường sử dụng các kim lò xo (Pogo Pin) được tính toán vị trí chính xác để chạm vào các điểm test (Test Point) trên bo mạch.

Khi nhấn nút kích hoạt hoặc khi cảm biến nhận diện mạch đã vào vị trí, hệ thống cơ khí (xi lanh khí nén hoặc tay kẹp số) sẽ ép bo mạch xuống để các kim tiếp xúc hoàn toàn. Phần cứng điều khiển bắt đầu cấp nguồn điện chuẩn và phát các tín hiệu mô phỏng (xung số, tín hiệu analog, giao tiếp I2C, UART, CAN…).

Cuối cùng, các module đo lường tích hợp sẽ thu thập điện áp, dòng điện hoặc phản hồi dữ liệu từ bo mạch gửi ngược về. Phần mềm máy tính so sánh các giá trị đo được với dải thông số chuẩn được cài đặt sẵn. Nếu mọi thứ nằm trong khoảng cho phép, máy báo “PASS” (Đạt), ngược lại sẽ báo “FAIL” (Lỗi) và hiển thị rõ vị trí khối chức năng bị lỗi.

Ứng dụng rộng rãi trong các ngành công nghiệp

• Sản xuất điện tử dân dụng: Kiểm tra mạch điều khiển điều hòa, tủ lạnh, máy giặt, robot hút bụi và các thiết bị gia dụng thông minh (Smart Home).

• Công nghiệp ô tô (Automotive): Đánh giá các bo mạch điều khiển động cơ (ECU), hệ thống đèn LED, màn hình giải trí xe hơi, cảm biến áp suất lốp đòi hỏi tiêu chuẩn an toàn cực cao.

• Thiết bị y tế: Test các mạch máy đo huyết áp, máy thở, máy trợ thính, nơi mà sai số của mạch điện có thể ảnh hưởng trực tiếp đến sức khỏe con người.

• Viễn thông và Năng lượng: Kiểm tra hoạt động của các router wifi, bộ chuyển đổi nguồn (Inverter), mạch quản lý pin (BMS) trong hệ thống năng lượng mặt trời.

Cách lựa chọn máy kiểm tra chức năng mạch điện FCT tử phù hợp

Xác định rõ nhu cầu và sản lượng sản xuất

Nếu nhà máy của bạn sản xuất số lượng lớn một vài mã hàng cố định, các hệ thống FCT tự động hoàn toàn tích hợp vào băng chuyền inline là lựa chọn tối ưu. Nếu bạn sản xuất nhiều mã hàng khác nhau với số lượng vừa phải (High Mix, Low Volume), hãy ưu tiên chọn dòng máy offline dạng bàn (benchtop) có thiết kế đồ gá linh hoạt, dễ dàng thay đổi (Quick-change Fixture).

Độ chính xác và khả năng mở rộng của phần cứng

Hãy xem xét kỹ các module đo lường bên trong máy. Bạn cần kiểm tra xem hệ thống có hỗ trợ đủ số lượng kênh đo điện áp, đo dòng điện dải rộng (từ mA đến hàng chục A) hay các chuẩn giao tiếp mà bo mạch của bạn yêu cầu hay không. Thiết bị nên có khả năng nâng cấp phần cứng dễ dàng để đón đầu các dự án mới trong tương lai.

Giao diện phần mềm và khả năng quản lý dữ liệu

Một phần mềm tốt cần có giao diện trực quan, dễ sử dụng cho cả công nhân vận hành lẫn kỹ sư lập trình. Tính năng xuất báo cáo tự động, kết nối với hệ thống quản lý sản xuất của nhà máy (MES) để đồng bộ dữ liệu cũng là một tiêu chí cực kỳ quan trọng khi lựa chọn máy.

Vnatech: Đơn vị thiết kế và chế tạo máy FCT hàng đầu Việt Nam

Nếu bạn đang tìm kiếm một giải pháp kiểm tra bo mạch toàn diện, Vnatech chính là người đồng hành tin cậy. Chúng tôi tự hào là đơn vị chuyên nghiên cứu, thiết kế và chế tạo các dòng máy kiểm tra chức năng mạch FCT theo yêu cầu riêng biệt của từng khách hàng. Với đội ngũ kỹ sư giàu kinh nghiệm, Vnatech không chỉ cung cấp máy móc mà còn mang đến giải pháp công nghệ tối ưu, giúp doanh nghiệp nội địa hóa dây chuyền, giảm chi phí đầu tư so với máy nhập khẩu và nhận được sự hỗ trợ kỹ thuật 24/7 một cách nhanh chóng nhất. Hãy liên hệ với Vnatech ngay hôm nay để nâng tầm chất lượng sản phẩm của bạn!
