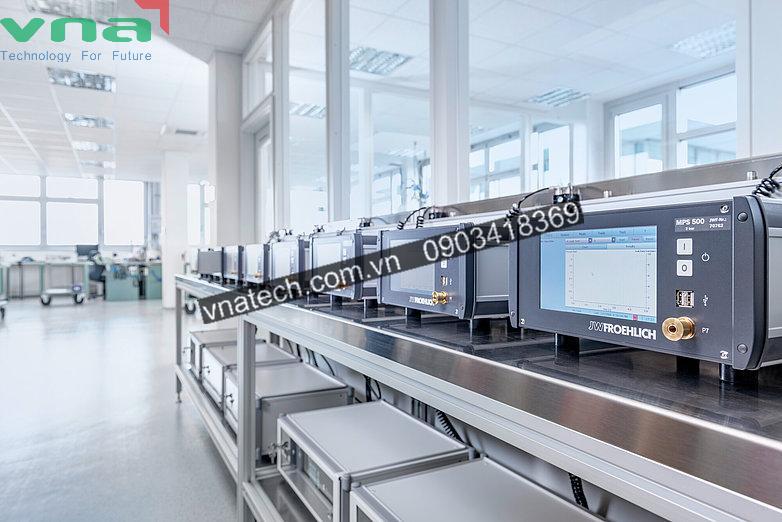

Máy kiểm tra áp suất thủy lực

Trong các lĩnh vực công nghiệp như cơ khí, chế tạo máy, sản xuất đường ống, bình chứa, hệ thống thủy lực… việc đảm bảo áp suất làm việc an toàn luôn là yêu cầu hàng đầu. Để làm được điều đó, máy kiểm tra áp suất thủy lực (Hydraulic Pressure Testing Machine) ra đời như một công cụ không thể thiếu giúp đánh giá độ kín, độ bền và khả năng chịu áp của sản phẩm hoặc hệ thống. Nói đơn giản, đây là thiết bị bơm chất lỏng (thường là nước hoặc dầu thủy lực) vào bên trong sản phẩm cần kiểm tra, tăng áp đến mức nhất định rồi giữ áp và quan sát sự thay đổi. Nếu áp suất không giảm – nghĩa là sản phẩm kín, đạt yêu cầu; ngược lại, nếu có rò rỉ – máy sẽ giúp phát hiện vị trí lỗi. Ngày nay, máy kiểm tra áp suất thủy lực không chỉ được sử dụng trong các nhà máy sản xuất van, ống, bình áp lực, mà còn được ứng dụng rộng rãi trong phòng LAB, trung tâm kiểm định thiết bị áp lực để phục vụ quá trình thử nghiệm và chứng nhận chất lượng sản phẩm.

Máy kiểm tra áp suất thủy lực là gì? Cấu tạo và nguyên lý hoạt động

Khái niệm

Máy kiểm tra áp suất thủy lực là thiết bị sử dụng chất lỏng không nén (như nước, dầu thủy lực) làm môi chất thử, giúp tạo áp lực cao lên sản phẩm hoặc hệ thống kín nhằm kiểm tra độ bền và khả năng chịu áp của vật liệu.

Cấu tạo cơ bản

Một hệ thống máy kiểm tra áp suất thủy lực thông thường bao gồm:

• Bơm thủy lực cao áp: tạo ra áp suất cần thiết cho quá trình thử.
• Bình chứa hoặc bể thử áp: chứa sản phẩm cần kiểm tra và môi chất.
• Đồng hồ đo áp suất / cảm biến áp suất: giúp hiển thị và ghi nhận áp lực hiện tại.
• Van điều khiển & van xả áp: điều tiết lưu lượng và đảm bảo an toàn.
• Bảng điều khiển điện tử (hoặc PLC): giúp người dùng cài đặt, theo dõi và lưu dữ liệu tự động.
• Ống dẫn, khớp nối thủy lực, đầu nối nhanh: kết nối các bộ phận trong hệ thống.

Nguyên lý hoạt động

Nguyên lý của máy khá đơn giản:

• Nạp môi chất thử (thường là nước sạch hoặc dầu) vào sản phẩm.
• Bơm áp tăng dần đến giá trị mong muốn (ví dụ: 50 bar, 100 bar, 300 bar…).
• Giữ áp trong một khoảng thời gian định sẵn (ví dụ 5 phút, 10 phút, 30 phút).
• Quan sát biến thiên áp suất – nếu áp không giảm → sản phẩm đạt tiêu chuẩn.
• Xả áp an toàn và hoàn tất quá trình kiểm tra.

Phân loại máy kiểm tra áp suất thủy lực

Hiện nay, trên thị trường có nhiều loại máy kiểm tra áp suất thủy lực khác nhau, phân chia theo nhiều tiêu chí:

Theo nguyên lý điều khiển

• Máy kiểm tra áp suất thủy lực thủ công
  Sử dụng tay quay hoặc bơm tay để tạo áp, phù hợp với quy mô nhỏ, sản phẩm đơn giản.
  Ưu điểm: Giá rẻ, dễ sử dụng.
  Nhược điểm: Tốn sức, độ chính xác thấp, không phù hợp với sản xuất hàng loạt.

• Máy kiểm tra áp suất thủy lực bán tự động
  Kết hợp bơm điện và thao tác thủ công.
  Người dùng có thể điều chỉnh áp suất, giữ áp bằng van điện tử.
  Loại này thường được dùng trong các xưởng sản xuất vừa và nhỏ.

• Máy kiểm tra áp suất thủy lực tự động (PLC/vi điều khiển)
  Hoạt động hoàn toàn tự động: từ nạp, bơm, giữ, đo, ghi dữ liệu đến xả áp.
  Độ chính xác cao, có thể lưu trữ dữ liệu trên máy tính hoặc hệ thống SCADA.
  Đây là loại được VNATECH – đơn vị hàng đầu trong lĩnh vực kiểm tra áp suất – cung cấp và phát triển cho các doanh nghiệp lớn.

Theo mức áp suất làm việc

• Máy kiểm tra áp suất thấp (0–50 bar): dùng cho ống nhựa, linh kiện nhẹ.
• Máy kiểm tra áp suất trung bình (50–300 bar): dùng cho van, ống thép, thiết bị cơ khí.
• Máy kiểm tra áp suất cao (trên 300 bar): dùng trong thử nghiệm xi lanh, bình khí nén, sản phẩm áp lực cao.

Theo ứng dụng thực tế

• Kiểm tra bình khí nén, bình PCCC, bình gas
• Kiểm tra ống dẫn dầu, ống thủy lực, van công nghiệp
• Kiểm tra hệ thống đường ống trong nhà máy
• Kiểm tra sản phẩm cơ khí chế tạo, thiết bị thủy lực
• Thử nghiệm mẫu trong phòng LAB, trung tâm kiểm định

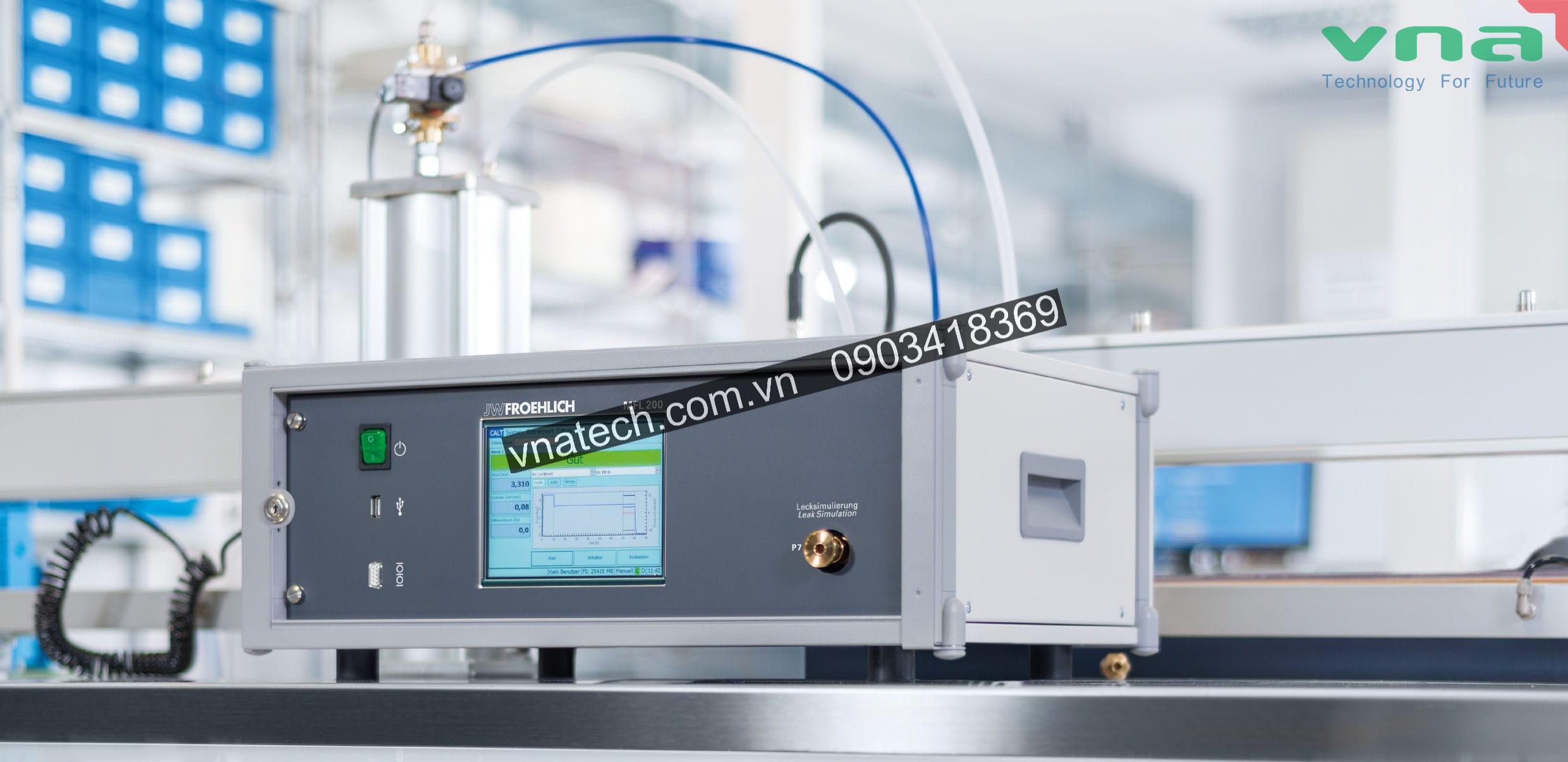

Ứng dụng thực tế của máy kiểm tra áp suất thủy lực

Máy kiểm tra áp suất thủy lực được ứng dụng trong nhiều lĩnh vực công nghiệp:

Ngành nghề	Ứng dụng cụ thể
Cơ khí – chế tạo	Kiểm tra độ kín của van, khớp nối, ống thép
Dầu khí – năng lượng	Thử áp các đường ống truyền dẫn dầu và khí
PCCC – an toàn lao động	Thử áp bình cứu hỏa, bình chứa khí CO₂
Ô tô – xe máy	iểm tra áp lực trong hệ thống phanh thủy lực
rung tâm kiểm định	Đo, chứng nhận độ bền và độ kín của sản phẩm áp lực
hòng LAB – nghiên cứu	Thử nghiệm mẫu vật liệu chịu áp trong môi trường kiểm soát
