Hệ thống cấp phôi tự động giải pháp đột phá năng suất

Trong kỷ nguyên công nghiệp 4.0, tối ưu hóa thời gian chu kỳ (cycle time) là yếu tố sống còn quyết định năng lực cạnh tranh của doanh nghiệp. Một trong những “điểm nghẽn” lớn nhất tại các xưởng cơ khí chính xác, nhà máy dập ghim hay dây chuyền đóng gói chính là công đoạn cấp liệu thủ công. Hệ thống cấp phôi tự động chính là chìa khóa công nghệ giúp xóa bỏ hoàn toàn thời gian chết, đưa dây chuyền sản xuất bước vào kỷ nguyên tự động hóa toàn diện.

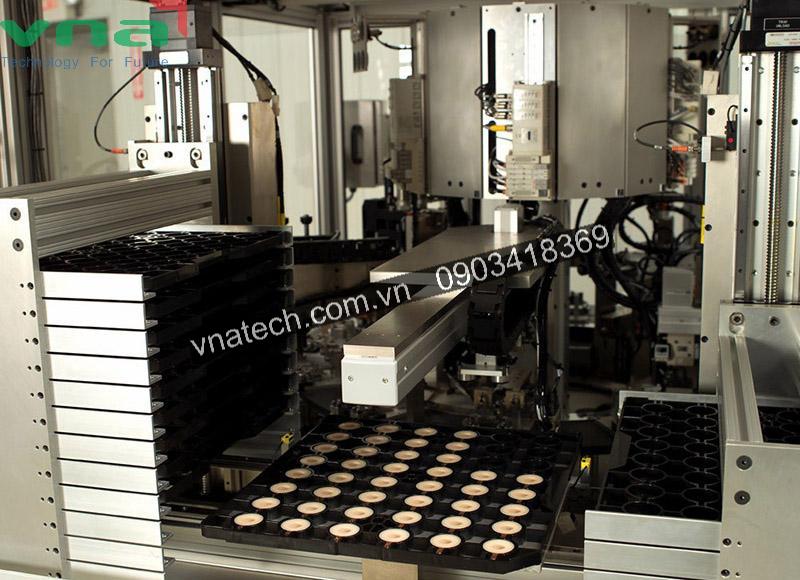

Hệ thống cấp phôi tự động là gì? Cấu tạo chi tiết

Hiểu một cách bản chất, hệ thống cấp phôi tự động (Automatic Feeding System) là một tổ hợp cơ điện tử thông minh. Hệ thống này thực hiện chuỗi hành động bao gồm: chứa phôi, định hướng (phân loại chiều phôi), vận chuyển và định vị chính xác phôi thô vào đồ gá của máy gia công (máy CNC, máy dập, máy cắt) hoặc dây chuyền lắp ráp.

Để hệ thống vận hành nhịp nhàng 24/7, cấu tạo của nó bắt buộc phải có sự phối hợp của 5 cụm module cốt lõi sau:

• Cơ cấu lưu trữ và nạp phôi (Hopper/Silo): Nơi chứa phôi thô với số lượng lớn (dạng cuộn, thanh, hoặc linh kiện rời).

• Cơ cấu định hướng và phân loại (Orienter/Feeder): Đảm bảo phôi đi ra luôn nằm đúng chiều quy định (ví dụ: đầu ốc vít luôn quay lên trên, mặt phẳng tấm kim loại không bị lật ngược). Các thiết bị phổ biến gồm phễu rung cấp liệu, cơ cấu kẹp cơ khí.

• Cơ cấu vận chuyển (Cơ cấu chấp hành): Đưa phôi từ vị trí phân loại đến vùng gia công. Thường sử dụng cánh tay robot (Robot arm), xi-lanh khí nén hành trình dài, hoặc hệ thống băng tải chuyên dụng.

• Hệ thống cảm biến (Sensors) & Camera thông minh (Vision System): Đóng vai trò là “mắt thần”. Cảm biến quang, cảm biến tiệm cận sẽ phát hiện phôi đã vào vị trí chưa, phôi có bị lỗi hay ngược chiều không để phát tín hiệu dừng hoặc loại bỏ.

• Hệ thống điều khiển trung tâm (PLC/Màn hình HMI): Bộ não xử lý toàn bộ thuật toán. Nhận tín hiệu từ cảm biến, ra lệnh cho các cơ cấu chấp hành chuyển động đồng bộ với nhịp chạy của máy gia công chính.

Những lợi ích vượt trội khi đưa hệ thống cấp phôi tự động vào nhà máy

Đầu tư một hệ thống tự động hóa không đơn thuần là mua một cỗ máy, mà là thay đổi bài toán kinh tế của doanh nghiệp:

Tối ưu hóa chu kỳ sản xuất (Cycle Time)

Khi cấp phôi bằng tay, thời gian dừng máy để công nhân gá đặt, siết ốc, rồi tháo sản phẩm thường chiếm từ 30% – 50% tổng thời gian một chu kỳ. Hệ thống tự động giảm thời gian này xuống tính bằng giây, chạy liên tục không có khái niệm “thời gian chết” hay đổi ca.

Hệ thống cấp phôi tự động đảm bảo độ chính xác tuyệt đối,  (NG)

Sự mệt mỏi của con người vào cuối ca làm việc là nguyên nhân hàng đầu dẫn đến việc gá lệch phôi, gây hỏng sản phẩm, thậm chí mẻ dao CNC, gãy khuôn dập. Hệ thống tự động nhờ các cữ chặn cơ khí và cảm biến định vị đảm bảo độ lặp lại chính xác đến từng micromet ($\mu m$).

Cắt giảm chi phí nhân công và bài toán nhân sự

Thay vì mỗi máy dập, máy CNC cần một công nhân túc trực, hệ thống tự động cho phép một kỹ sư có thể vận hành, giám sát một cụm 3 – 5 máy cùng lúc thông qua màn hình HMI. Đồng thời giúp doanh nghiệp giảm bớt áp lực tuyển dụng lao động phổ thông vốn đang rất biến động.

Nâng cao hệ số an toàn lao động (HSE)

Đưa máy móc vào thay thế con người ở các vị trí nguy hiểm như: đứng trước máy dập thủy lực hàng trăm tấn, môi trường cắt gọt tràn ngập bụi kim loại, hóa chất tưới nguội độc hại hoặc các khâu bốc xếp phôi tấm nặng nhọc nguy cơ chấn thương cột sống.

Phân loại các kiểu cấp phôi tự động phổ biến

Tùy thuộc vào đặc tính vật lý của phôi đầu vào, các giải pháp thiết kế sẽ được tinh chỉnh phù hợp:

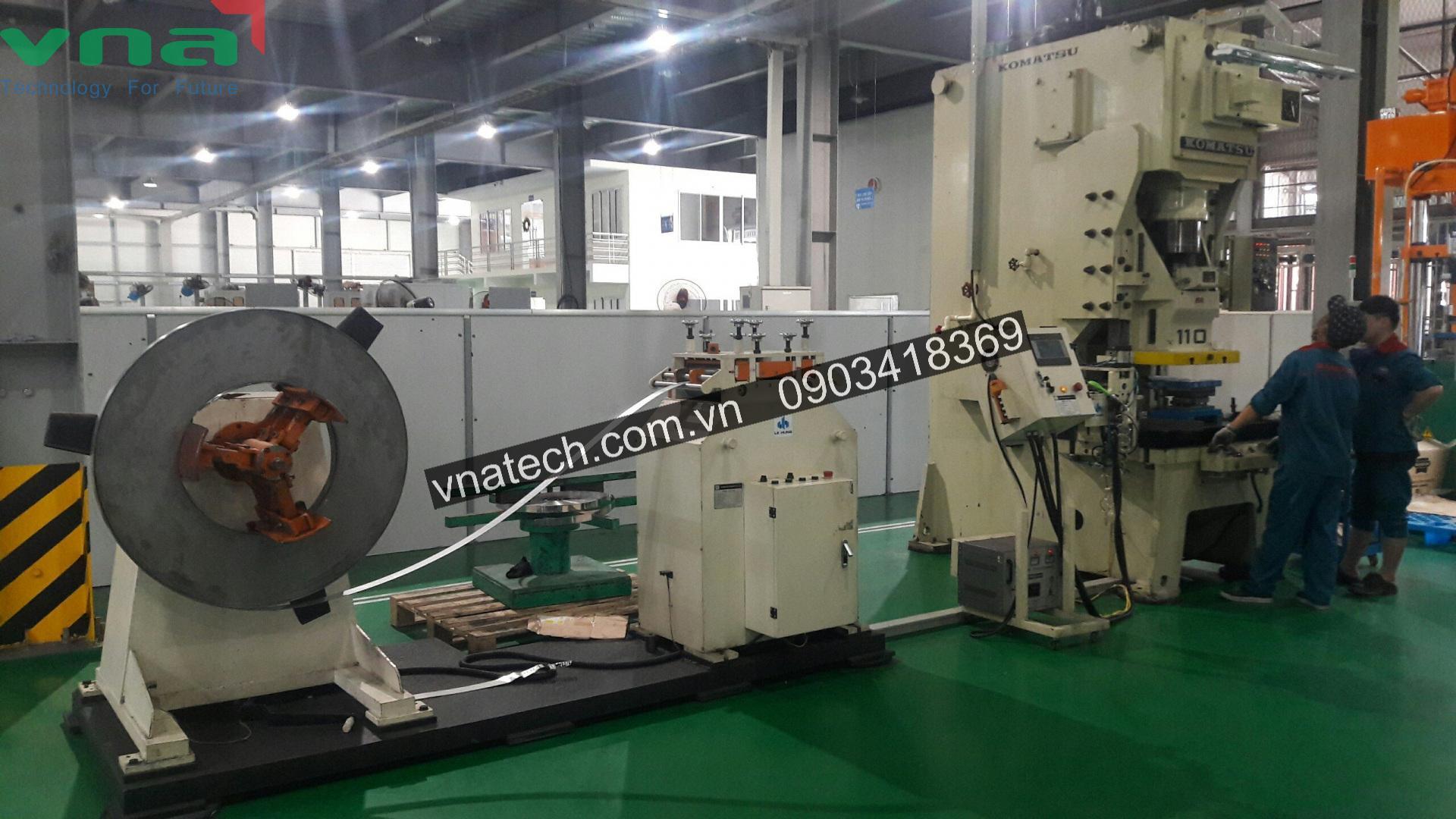

Hệ thống cấp phôi dạng cuộn (Coil Feeding System)

• Đặc điểm phôi: Kim loại tấm mỏng được cuộn thành từng cuộn lớn (tôn, inox, đồng).

• Cơ cấu vận hành: Bao gồm cụm xả cuộn (Uncoiler) $\rightarrow$ Máy nắn thẳng phôi (Straightener) xóa bỏ độ cong của cuộn kim loại $\rightarrow$ Bộ cấp phôi kẹp đẩy (Feeder) đồng bộ theo nhịp dập của máy dập.

• Ứng dụng: Ngành sản xuất bản lề, dập vỏ thiết bị điện tử, đầu cosse dây điện, công nghiệp phụ tùng ô tô.

Hệ thống cấp phôi dạng thanh, tấm (Bar/Sheet Feeding System)

• Đặc điểm phôi: Thanh kim loại dài (tròn, vuông) hoặc các tấm kim loại lớn (Sắt, nhôm, mica).

• Cơ cấu vận hành:

  • Với dạng thanh: Sử dụng bộ cấp phôi thanh (Bar Feeder) đẩy thanh kim loại liên tục vào lòng trục chính của máy tiện CNC.

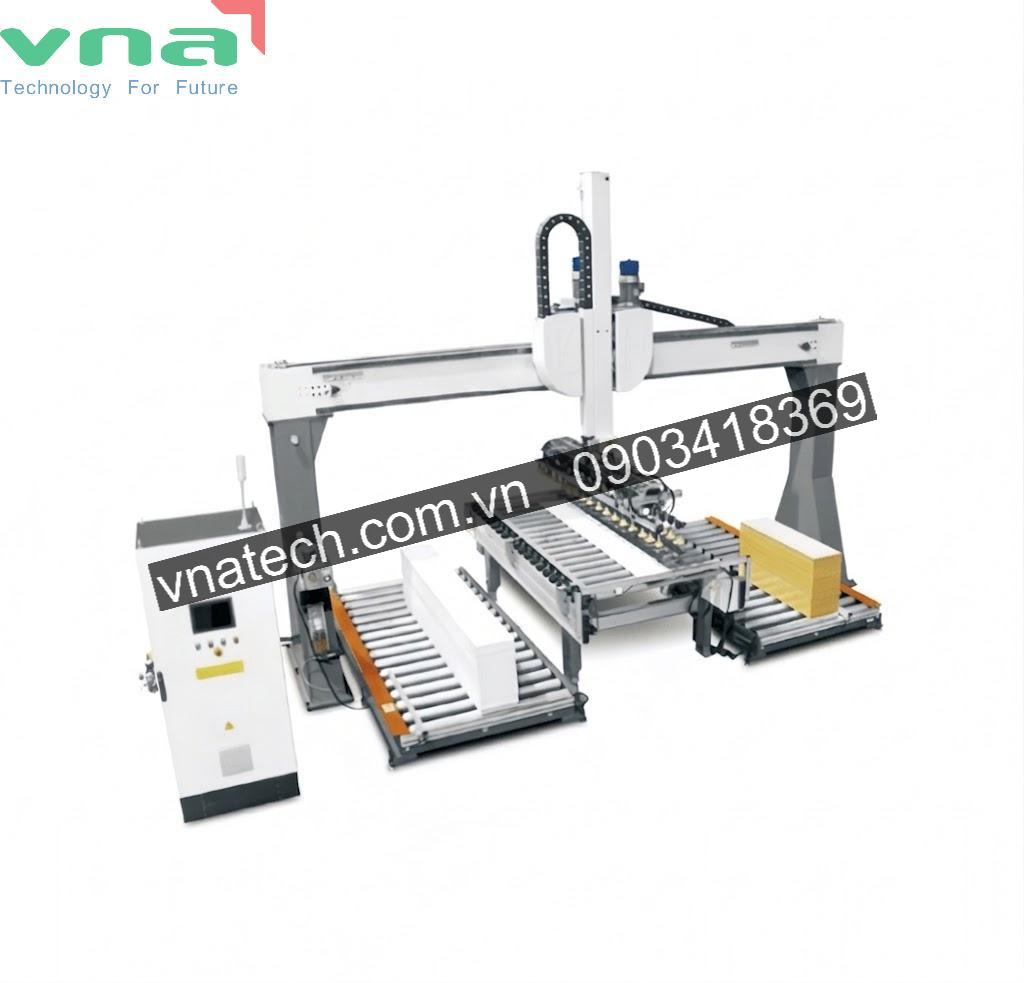

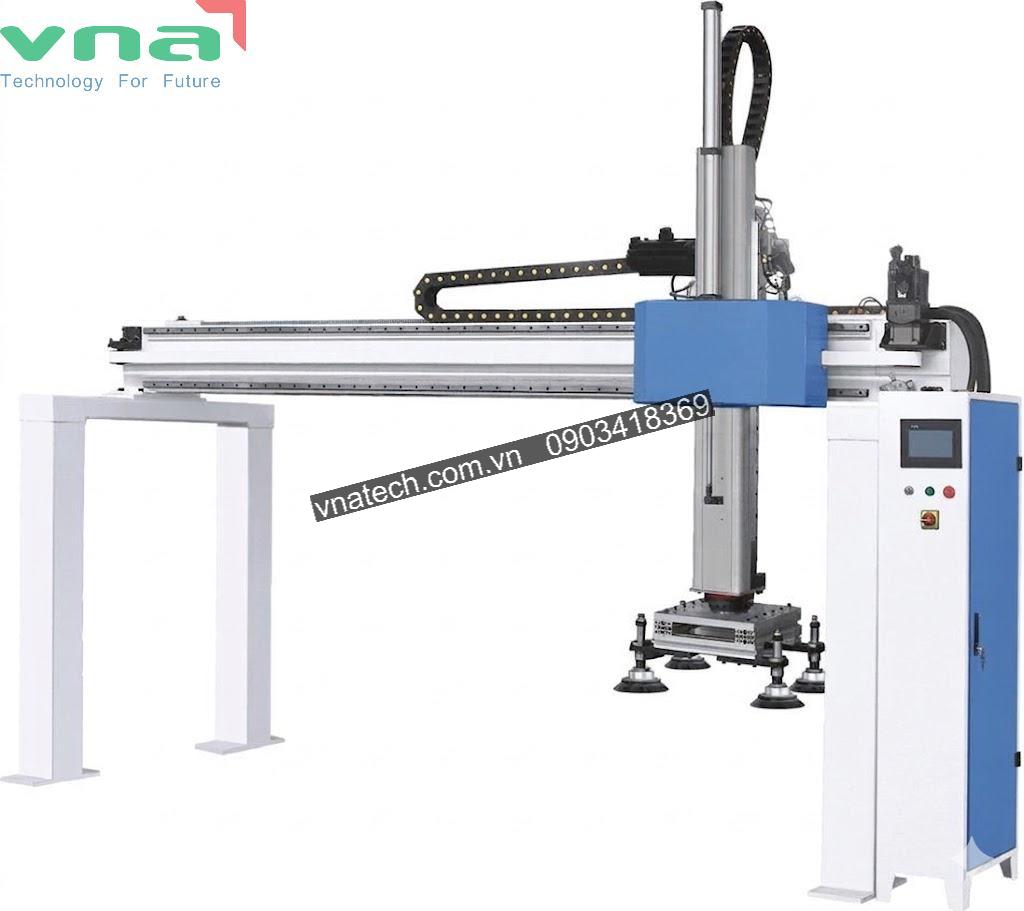

  • Với dạng tấm: Sử dụng hệ thống dàn gantry (trục Cartesian) kết hợp giác hút chân không hoặc nam châm điện để nhấc từng tấm phôi đặt lên bàn máy cắt laser CNC.

 Hệ thống cấp phôi dạng rời từng chi tiết (Part Feeding System)

• Đặc điểm phôi: Các chi tiết nhỏ, nằm lộn xộn, không theo quy luật trong thùng chứa (ốc vít, nắp chai, bánh răng nhựa, đầu kim phun).

• Cơ cấu vận hành: Phổ biến nhất là Phễu rung cấp liệu (Vibratory Bowl Feeder). Lực rung cơ học kết hợp với đường rãnh xoắn ốc được tính toán biên dạng tỉ mỉ giúp các chi tiết tự xếp hàng đi lên, các chi tiết ngược hướng sẽ bị rơi ngược lại phễu, chỉ những chi tiết đúng hướng mới đi ra máng dẫn.

Các giải pháp cấp phôi đột phá trpng xu hướng Smart factory

Không còn dừng lại ở các cơ cấu cơ khí thuần túy, các giải pháp cấp liệu hiện đại ngày nay hướng đến sự linh hoạt tối đa nhờ tích hợp trí tuệ nhân tạo và robot:

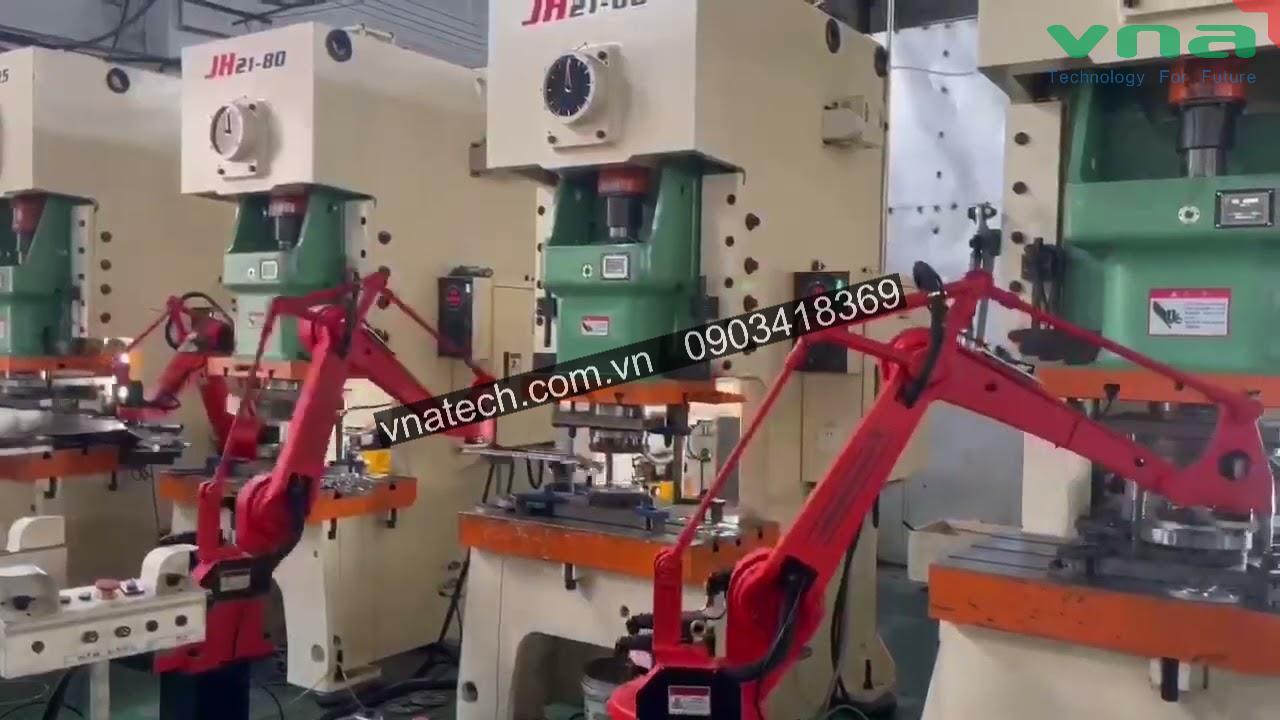

Giải pháp Robot thông minh gắp phôi (Robot Tendings)

Sử dụng các cánh tay robot công nghiệp (6 trục hoặc robot Scara) của các hãng lớn như ABB, Fanuc, Yaskawa. Khi doanh nghiệp thay đổi mẫu mã sản phẩm, kỹ sư chỉ cần thay đổi đồ gá ở đầu hút (Gripper) và nạp chương trình code mới, không cần phải làm lại toàn bộ hệ thống cơ khí từ đầu.

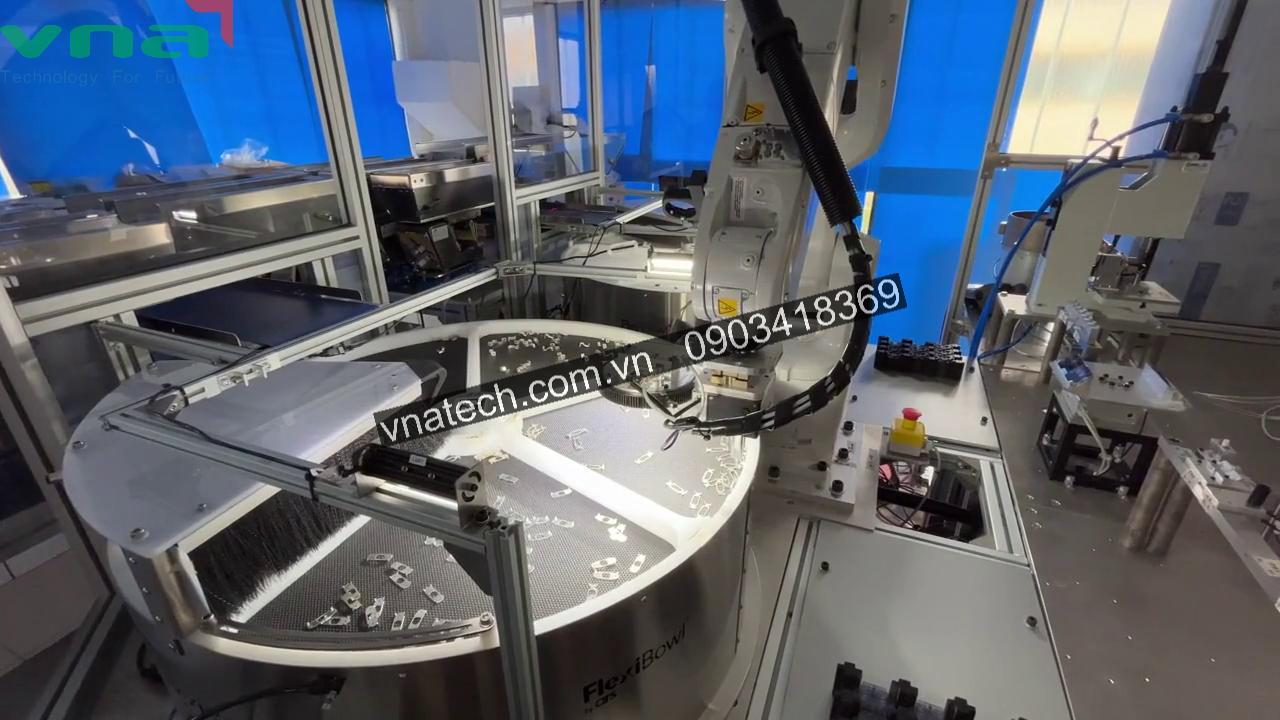

Giải pháp Robot Vision (Định vị bằng camera)

Đây là đỉnh cao của giải pháp cấp phôi rời. Thay vì dùng phễu rung đắt đỏ dễ làm trầy xước bề mặt sản phẩm cao cấp, hệ thống đổ thẳng phôi lộn xộn lên một băng tải phẳng.

Camera công nghiệp phía trên sẽ chụp ảnh, quét biên dạng (sử dụng thuật toán nhận diện) để xác định tọa độ và góc nghiêng của từng con phôi, sau đó truyền dữ liệu về để Robot lao xuống gắp chính xác 100%.

Ứng dụng thực tế của hệ thống cấp phôi tự động trong các ngành công nghiệp

Không còn là công nghệ xa xỉ chỉ xuất hiện trong các bộ phim viễn tưởng, hệ thống cấp phôi tự động hiện nay là “xương sống” trong quy trình vận hành của rất nhiều ngành công nghiệp sản xuất từ nặng đến nhẹ:

Ngành gia công cơ khí chính xác và chế tạo máy

Đây là mảnh đất diễn lớn nhất của các giải pháp cấp liệu tự động.

• Ứng dụng cho máy tiện CNC: Các bộ cấp phôi thanh (Bar Feeder) tự động đẩy các thanh thép, đồng dài vào trục chính của máy tiện. Khi máy tiện cắt xong một chi tiết, bộ cấp phôi lại tự động đẩy đoạn tiếp theo vào mà không cần dừng máy.

• Ứng dụng cho máy dập, máy đột CNC: Hệ thống xả cuộn, nắn thẳng và cấp phôi NC Servo giúp đẩy các dải kim loại tấm vào khuôn dập liên hoàn với tốc độ hàng trăm nhịp/phút để sản xuất bản lề, tủ điện, lon nước ngọt…

• Ứng dụng cho máy cắt Laser tấm: Hệ thống dàn gantry kết hợp giác hút chân không tự động nhấc các tấm phôi kim loại khổ lớn ($1.5m \times 3m$) đặt lên bàn cắt, sau khi cắt xong lại tự động thu hồi sản phẩm và phôi thừa.

Ngành công nghiệp ô tô, xe máy

Quy trình sản xuất ô tô đòi hỏi tính đồng bộ và độ an toàn cực kỳ khắt khe. Các cánh tay robot (Robot Tending) phối hợp với hệ thống băng tải trung trung chuyển để gắp các phôi đúc nặng như block động cơ, má phanh, lazang bánh xe… đặt chính xác vào đồ gá của trung tâm gia công CNC. Giải pháp này giúp loại bỏ hoàn toàn rủi ro tai nạn lao động khi công nhân phải khuân vác vật nặng.

Ngành sản xuất linh kiện điện tử và bán dẫn

Trong ngành này, phôi có đặc điểm là kích thước cực kỳ nhỏ, nhẹ nhưng yêu cầu độ sạch và độ chính xác vô cùng cao. Các hệ thống phễu rung cấp liệu (Vibratory Feeder) kết hợp với ống dẫn khí nén được ứng dụng để định hướng, phân loại và “xếp hàng” cho các chi tiết như chân chip điện tử, ốc vít siêu nhỏ, đầu cosse, vỏ tụ điện… để đưa vào các máy robot cắm linh kiện (Pick and Place).

Ngành y tế, dược phẩm và hóa mỹ phẩm

Để đảm bảo tiêu chuẩn phòng sạch và vệ sinh an toàn, hạn chế tối đa sự tiếp xúc của bàn tay con người, hệ thống cấp liệu tự động được sử dụng để cấp vỏ viên nang vào máy đóng thuốc, cấp nắp chai, vỏ chai nhựa vào dây chuyền chiết rót và đóng nắp tự động. Phễu rung hoặc băng tải cấp liệu trong ngành này thường được làm bằng vật liệu Inox 316L cao cấp chống gỉ sét và kháng khuẩn.

Ngành bao bì, đóng gói và thực phẩm

Hệ thống cấp phôi tự động (dạng cuộn màng plastic hoặc dạng khay hộp xếp chồng) liên tục cung cấp nguyên liệu cho các máy đóng gói bánh kẹo, mì tôm, thùng carton. Hệ thống đảm bảo màng bao bì luôn được kéo căng, đều và đồng bộ với dao cắt cắt cắt, giúp mép dán sản phẩm luôn đẹp mắt, không bị rách hay hở.

Bảng so sánh kỹ thuật các giải pháp cấp phôi tự động phổ biến

Để giúp doanh nghiệp có cái nhìn tổng quan và đưa ra lựa chọn đầu tư chính xác nhất, các kỹ sư tại Vnatech đã tổng hợp và so sánh 3 giải pháp cấp phôi phổ biến nhất hiện nay dựa trên các tiêu chí kỹ thuật cốt lõi:

Tiêu chí so sánh	Hệ thống Phễu rung cấp liệu (Vibratory Feeder)	Hệ thống Trục tọa độ Gantry (Cartesian Robot)	Giải pháp Cánh tay Robot công nghiệp (Robot Arm)
Đặc tính phôi phù hợp	Các chi tiết nhỏ, rời rạc, số lượng lớn (ốc vít, nắp chai, linh kiện điện tử, bánh răng).	Phôi dạng tấm lớn, phẳng (tấm kim loại, mica, gỗ) hoặc phôi thanh dài, nặng.	Đa dạng mọi loại phôi (từ phôi đúc rời, phôi thanh đến các chi tiết biên dạng phức tạp).
Độ linh hoạt khi đổi sản phẩm (Flexibility)	Thấp. Mỗi phễu rung thường chỉ thiết kế riêng cho 1 vài biên dạng phôi cố định. Đổi mã hàng phải thay phễu hoặc chỉnh cữ cơ khí rất mất thời gian.	Trung bình. Chỉ cần thay đổi khoảng cách hoặc loại giác hút (hút chân không/nam châm), điều chỉnh lại hành trình trục.	Rất cao. Chỉ cần lập trình lại quỹ đạo chạy của Robot trên phần mềm và thay đổi cơ cấu kẹp (Gripper) ở đầu ngón tay.
Tốc độ cấp phôi (Takt time	Cực nhanh. Phôi được rung và đẩy ra liên tục theo máng dẫn, đáp ứng tốt các dây chuyền lắp ráp tốc độ cao.	rung bình. Phụ thuộc vào tốc độ di chuyển của các trục XYZ và khoảng cách di chuyển từ vị trí chứa đến bàn máy.	Nhanh đến Rất nhanh. Tùy thuộc vào dòng robot (Scara, Delta hoặc Robot 6 trục) và tải trọng phôi.
Không gian lắp đặt (Footprint)	Nhỏ gọn. Thường lắp ngay cạnh máy chính, không chiếm nhiều diện tích mặt sàn nhà xưởng.	Chiếm không gian phía trên. Thường là hệ khung dầm lớn bao trùm lên toàn bộ khu vực máy gia công và khu vực chứa phôi.	Vừa phải. Cần một khoảng không gian (bán kính hoạt động) an toàn xung quanh robot, thường có hàng rào bảo vệ.
Chi phí đầu tư ban đầu	Thấp đến Trung bình. Phù hợp cho các doanh nghiệp vừa và nhỏ muốn tự động hóa từng công đoạn đơn lẻ.	Trung bình đến Cao. Chi phí phụ thuộc vào kích thước khung dầm và tải trọng của hệ thống trục.	Cao. Chi phí lớn cho cánh tay robot, hệ thống tủ điều khiển nâng cao và chi phí lập trình hệ thống.
Khả năng tích hợp công nghệ (AI/Vision)	Hạn chế. Chủ yếu dựa vào cữ chặn cơ khí và cảm biến quang đơn giản để loại phôi ngược chiều.	Trung bình. Có thể tích hợp cảm biến laser hoặc camera kiểm tra độ lệch của tấm phôi trước khi hạ xuống.	Tuyệt vời. Dễ dàng kết hợp với hệ thống Camera Vision để nhận diện phôi nằm lộn xộn ngẫu nhiên trong không gian 3D.

Vnatech – Đơn vị thiết kế, chế tạo hệ thống cấp phôi tự động uy tín

Mỗi nhà máy có một mặt bằng layout khác nhau, mỗi loại phôi lại có kích thước, trọng lượng và yêu cầu bề mặt khác nhau. Do đó, việc lựa chọn một đơn vị có năng lực R&D (Nghiên cứu & Phát triển) mạnh như Vnatech là yếu tố tiên quyết cho sự thành công của dự án.

Vnatech là đơn vị hàng đầu tại Việt Nam chuyên sâu trong lĩnh vực tư vấn, thiết kế, chế tạo các hệ thống tự động hóa sản xuất và giải pháp nhà máy thông minh.

• Năng lực thiết kế may đo (Customize): Đội ngũ kỹ sư giàu kinh nghiệm của Vnatech không ứng dụng các mô hình rập khuôn. Chúng tôi đến tận xưởng khảo sát, lấy phôi mẫu, mô phỏng 3D trước để đảm bảo hệ thống tương thích hoàn hảo với các máy móc hiện có của khách hàng.

• Tiêu chuẩn linh kiện cao cấp: Toàn bộ hệ thống điện, điều khiển (PLC, Servo, Sensor) được Vnatech lựa chọn từ các thương hiệu toàn cầu: Omron, Schneider, Siemens, Mitsubishi… Giúp hệ thống vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.

• Làm chủ công nghệ – Giá thành tối ưu: Là đơn vị trực tiếp làm chủ từ khâu thiết kế cơ khí, lập trình phần mềm điều khiển cho đến gia công lắp ráp tại xưởng, Vnatech tối ưu hóa được chi phí, mang đến mức giá cạnh tranh nhất và dịch vụ bảo hành, hỗ trợ kỹ thuật xử lý sự cố cực kỳ nhanh chóng.

Lời khuyên từ chuyên gia tự động hóa Vnatech:

• Nếu nhà xưởng của bạn chuyên sản xuất linh kiện nhỏ, hàng loạt, ít thay đổi mẫu mã: Hãy chọn Phễu rung cấp liệu để tối ưu chi phí và đạt tốc độ cao nhất.

• Nếu bạn đang vận hành các máy cắt laser tấm lớn, máy đột dập liên hoàn: Hệ thống Gantry là giải pháp hoàn hảo để giải phóng sức lao động nặng nhọc của công nhân.

• Nếu nhà máy của bạn hướng tới mô hình sản xuất linh hoạt (Flexible Manufacturing System – FMS), thường xuyên thay đổi model sản phẩm và gia công biên dạng phức tạp: Đầu tư Cánh tay Robot là bước đi chiến lược mang lại giá trị dài hạn tốt nhất.

Hướng dẫn lựa chọn bộ cấp phôi phù hợp cho máy dập CNC

Máy dập CNC (gồm máy đột dập, dập liên hoàn, dập thủy lực) có lực tác động rất mạnh và tốc độ hành trình (SPM – Strokes Per Minute) cực cao. Nếu chọn sai bộ cấp phôi (Feeder), hệ thống sẽ bị lệch nhịp, gây gãy chày dập, hỏng khuôn hoặc móp méo bề mặt sản phẩm.

Để chọn đúng thiết bị, kỹ sư cơ điện tử cần dựa trên 4 thông số kỹ thuật cốt lõi sau:

Chọn loại bộ cấp phôi theo cơ cấu truyền động

Hiện nay trên thị trường có 3 loại bộ cấp liệu cho máy dập phổ biến:

• Bộ cấp phôi kiểu cơ khí (Mechanical Feeder / Hitch Feeder): Lấy chuyển động trực tiếp từ trục khuỷu của máy dập thông qua hệ thống thanh truyền, đòn bẩy.

  • Ưu điểm: Giá thành rẻ, độ bền cao, chạy đồng bộ tuyệt đối với nhịp dập.

  • Nhược điểm: Khó thay đổi bước tiến (hành trình đẩy phôi). Mỗi lần đổi sản phẩm phải dừng máy chỉnh cơ khí rất mất thời gian.

• Bộ cấp phôi bằng khí nén (Pneumatic Feeder): Sử dụng các xi-lanh và má kẹp khí nén để giữ và đẩy phôi tấm/cuộn đi tới.

  • Ưu điểm: Chi phí đầu tư vừa phải, dễ điều chỉnh bước tiến bằng cữ chặn.

  • Nhược điểm: Tốc độ đẩy bị giới hạn bởi áp suất khí nén. Nếu chạy tốc độ quá cao dễ bị trượt phôi do phản lực.

• Bộ cấp phôi NC Servo (NC Servo Roll Feeder): Sử dụng động cơ Servo cao cấp điều khiển cặp rulo (con lăn) kẹp và đẩy phôi.

  • Ưu điểm: Đỉnh cao về độ chính xác (sai số dưới $\pm 0.02mm$). Cài đặt bước tiến, tốc độ hoàn toàn trên màn hình cảm ứng HMI chỉ trong 3 giây. Tích hợp bộ nhớ lưu trữ hàng trăm mã sản phẩm.

  • Nhược điểm: Chi phí đầu tư ban đầu cao.

Các thông số vật lý của phôi bắt buộc phải đo lường

• Độ dày phôi (Thickness): Phôi quá mỏng (dưới $0.2mm$) nếu lực kẹp rulo quá mạnh sẽ làm móp phôi, còn phôi quá dày (trên $3.0mm$) đòi hỏi lực kẹp lớn và động cơ Servo momen xoắn cực cao.

• Chiều rộng phôi (Width): Bộ cấp phôi phải có kích thước khổ rộng lớn hơn chiều rộng tối đa của cuộn phôi từ $20mm – 50mm$ để đảm bảo phôi đi thẳng, không bị cọ sát vào thành máy.

• Bước tiến dập (Feeding Pitch): Là khoảng cách phôi cần dịch chuyển sau mỗi nhịp dập. Hãy đảm bảo tốc độ đáp ứng của bộ cấp phôi nhanh hơn tốc độ dập của máy (ví dụ máy dập chạy 100 nhịp/phút thì bộ cấp phôi phải hoàn thành hành trình đẩy trong vòng dưới $0.4$ giây).

Các lỗi thường gặp khi vận hành hệ thống cấp phôi tự động và cách xử lý nhanh tại xưởng

Trong quá trình vận hành thực tế tại nhà xưởng, việc xảy ra sự cố là điều khó tránh khỏi. Dưới đây là cẩm nang bắt bệnh và xử lý nhanh giúp thợ vận hành cứu nguy dây chuyền ngay tại chỗ:

Lỗi 1: Phôi bị trượt, bước tiến đẩy phôi không đều (Sản phẩm bị sai kích thước)

• Hiện tượng: Sau một vài nhịp dập, khoảng cách giữa các lỗ đột bị ngắn lại hoặc dài ra bất thường.

• Nguyên nhân:

  1. Áp suất khí nén cấp vào má kẹp hoặc rulo bị sụt giảm, không đủ lực giữ phôi.

  2. Bề mặt con lăn hoặc má kẹp bị dính dầu mỡ gia công quá nhiều gây trơn trượt.

  3. Lực hãm (phanh) của cuộn xả phôi phía sau quá chặt, làm bộ cấp phôi phải gồng lên kéo, dẫn đến bị trượt.

• Cách xử lý tại xưởng:

  • Kiểm tra đồng hồ áp suất khí nén (đảm bảo đạt từ $5 – 6 bar$).

  • Dùng giẻ sạch kết hợp dung dịch tẩy rửa vệ sinh sạch dầu mỡ dính trên rulo thép/rulo cao bọc cao su.

  • Nới lỏng phanh của cụm xả cuộn phôi để phôi ra mượt mà hơn.

Lỗi 2: Phôi bị kẹt, cong vênh hoặc vặn xoắn khi đi vào khuôn

• Hiện tượng: Phôi tấm bị đùn lại thành hình vòm, không chui vào được khe khuôn dập, máy báo lỗi quá tải.

• Nguyên nhân:

  1. Dẫn hướng hai bên thanh phôi (Guide rail) bị siết quá chặt, phôi bị bó cứng.

  2. Phôi cuộn chưa được nắn thẳng triệt để qua máy nắn (Straightener), phôi vẫn còn độ cong tự nhiên.

  3. Khuôn dập bị mòn gá, tạo ba-via (bavia) lớn ở mép phôi gây kẹt.

• Cách xử lý tại xưởng:

  • Nới lỏng thanh dẫn hướng hai bên ra một chút (đảm bảo khoảng hở giữa phôi và thanh dẫn hướng khoảng $0.5mm$).

  • Điều chỉnh tăng lực ép của các con lăn trên máy nắn phẳng phôi để triệt tiêu hoàn toàn độ cong của kim loại tấm.

  • Kiểm tra và mài lại lưỡi cắt của khuôn dập nếu thấy bavia quá lớn.

Lỗi 3: Hệ thống phễu rung cấp liệu chi tiết nhỏ bị giảm tốc độ hoặc không ra phôi

• Hiện tượng: Phễu vẫn rung nhưng linh kiện (ốc vít, chốt) di chuyển cực kỳ chậm hoặc đứng yên tại chỗ.

• Nguyên nhân:

  1. Tần số rung bị lệch so với tần số cộng hưởng của phễu do lò xo lá bị lỏng hoặc nứt gãy.

  2. Có chi tiết lỗi, phôi thừa bavia bị kẹt ở các cữ chặn định hướng trên đường rãnh xoắn.

  3. Bề mặt lòng phễu bị bám bẩn, bụi bặm làm tăng ma sát.

• Cách xử lý tại xưởng:

  • Kiểm tra toàn bộ hệ thống ốc vít siết lò xo lá dưới chân phễu. Nếu lò xo lá có dấu hiệu nứt chân chim thì phải thay thế ngay.

  • Dùng khí nén xịt mạnh để thổi bay các chi tiết lỗi đang làm tắc nghẽn đường chạy.

  • Dùng cồn vệ sinh sạch sẽ lòng phễu rung.

Lỗi 4: Lỗi mất đồng bộ tín hiệu giữa bộ cấp phôi và máy dập (Lỗi nguy hiểm nhất)

• Hiện tượng: Máy dập đã lao chày xuống trong khi bộ cấp phôi vẫn đang đẩy phôi đi, dẫn đến gãy khuôn hoặc cong trục máy.

• Nguyên nhân:

  1. Cảm biến vị trí góc quay trục khuỷu (Encoder/Proximity Sensor) của máy dập bị hỏng hoặc bám bụi bẩn nên báo sai thời điểm an toàn.

  2. Dây cáp truyền tín hiệu từ máy dập về bộ điều khiển PLC của bộ cấp phôi bị đứt hoặc bị nhiễu do đi chung đường điện động lực.

• Cách xử lý tại xưởng:

  • Lập tức dừng máy khẩn cấp (Emergency Stop).

  • Lau sạch bề mặt cảm biến góc của máy dập.

  • Kiểm tra lại giắc cắm tín hiệu nối giữa máy dập và tủ điện bộ cấp phôi. Nếu hệ thống liên tục mất đồng bộ, hãy liên hệ ngay với đội ngũ kỹ thuật của nhà cung cấp. Họ sẽ dùng máy chẩn đoán xung tín hiệu để kiểm tra Tránh tự ý đấu nối gây hỏng mạch PLC.

“Tự động hóa không còn là ‘bài toán của tương lai’ mà là chìa khóa sống còn của doanh nghiệp trong cuộc đua cạnh tranh hiện nay. Việc đầu tư vào một hệ thống cấp phôi tự động chất lượng không chỉ giúp tối ưu hóa chu kỳ sản xuất, cắt giảm chi phí vận hành mà còn là nền tảng vững chắc để doanh nghiệp tiến tới mô hình Smart Factory toàn diện.

Với sự đồng hành cùng Vnatech, bạn không chỉ nhận được những thiết bị tối tân, mà còn là các giải pháp kỹ thuật được ‘may đo’ riêng biệt, đảm bảo sự tương thích hoàn hảo và hiệu suất bền bỉ cho nhà xưởng của bạn. Đừng để quy trình thủ công làm chậm bước tiến của doanh nghiệp, hãy để Vnatech hiện thực hóa mục tiêu tự động hóa của bạn ngay hôm nay.”
